Legen Sie zunächst eine Fahrzeugkombination mit Beladung an.
(Anleitung: Eine Fahrzeugkombination anlegen)
Klicken Sie dann auf den Tab Achslasten.
Sie sehen unter der Zugmaschine die Einzelachslasten der Zugmaschine.
(Weitere Infos: Achslasten für Sattelzugmaschine berechnen)
Beispiel: 13.636 kg Last auf der Sattelkupplung, daraus resultierend 4.168 kg auf der ersten Achse und 9.534 kg auf den Achsen 2 und 3.
Ermittlung der anderen Achslasten
HeavyGoods berechnet auch Achslasten für Sattelauflieger, Anhänger, Dollies, Nachläufer und Selbstfahrer.
Die Lasten werden unterhalb des Fahrzeugs angezeigt und geben die Last auf der gesamten Achslinie an (d.h. wenn Sie mehrere Pendelachsen pro Achslinie haben, ist die Einzellast jeder einzelnen Pendelachse typischerweise deutlich niedriger).
In geschweiften Klammern sind Achsen gruppiert, die zum gleichen hydraulischen Stützkreis gehören und daher auf jeder Achslinie die gleiche Last haben.
Unten auf der Seite in den Details zum Fahrzeug können Sie auch weitere Daten ablesen, wie das Leergewicht, die maximale Sattellast sowie den Druck vorne und hinten:
Prüfbericht
Für eine detaillierte Auflistung aller einzelnen Achslinienlasten und Drücke klicken Sie auf die Schaltfläche Prüfbericht.
Darin enthalten sind auch viele zulassungsrelevante Fahrzeugmaße.
Tipp: Um erweiterte Maße anzuzeigen, nutzen Sie auch die Tabs Fahrzeugmaße und Ladungsmaße und wechseln Sie zwischen Seitenansicht und Draufsicht.
Konfigurieren der Stützkreise und des Stützdreiecks
Eine Anleitung finden Sie unter Stützkreise und Stützdreieck einstellen.
Zusatzgewichte hinzufügen

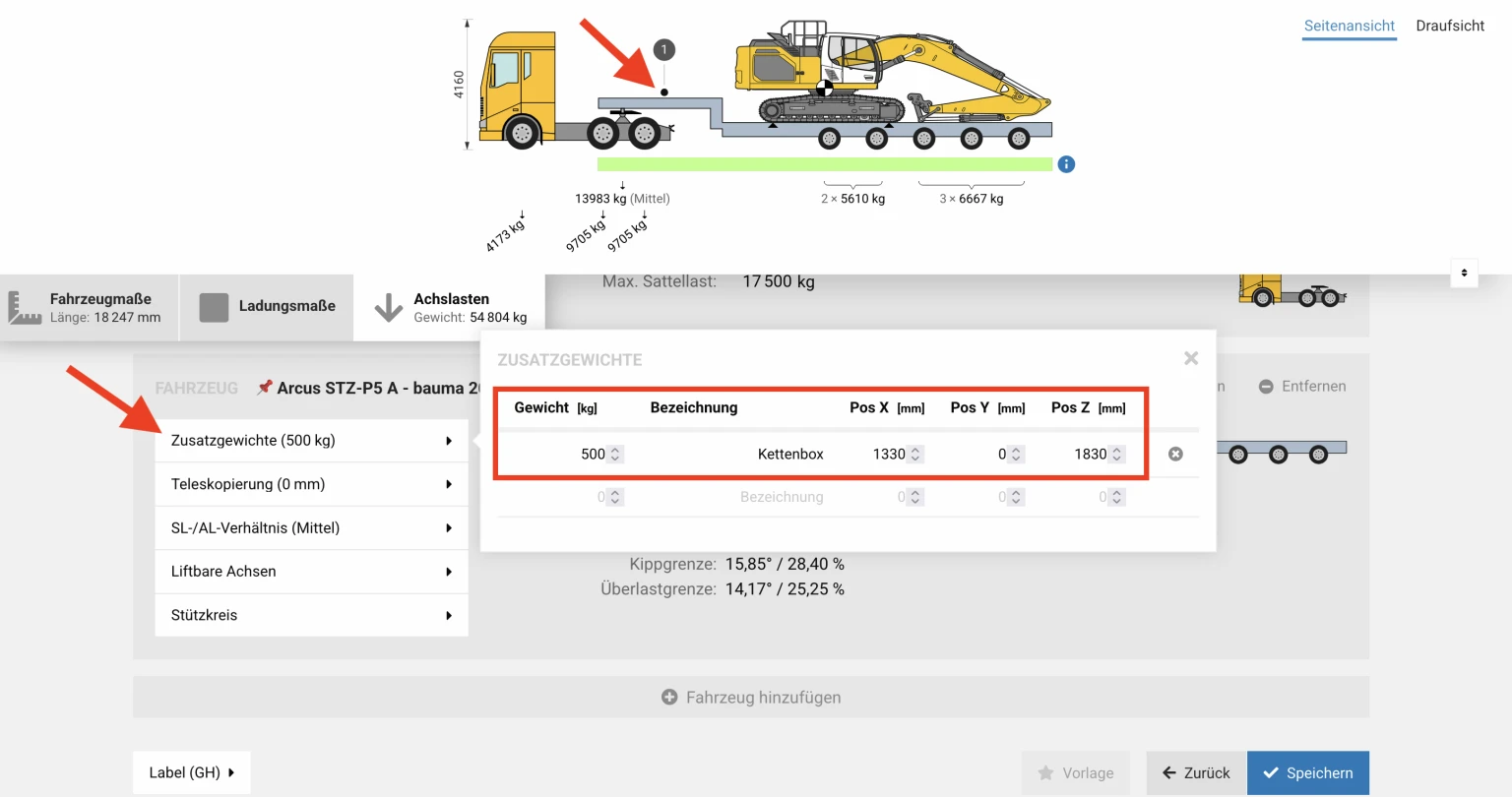

Sie können Ihren Anhänger oder Sattelauflieger mit beliebig vielen Zusatzgewichten beladen.
Beispiel: Eine 500 kg schwere Kiste mit Ketten liegt auf dem Schwanenhals.
Achsen liften
Sie können auf eine Achse klicken, um sie anzuheben. Sie können auch die Schaltfläche Liftbare Achsen verwenden, um bestimmte Achsen schnell zu liften oder abzusenken.
Teleskopieren des Fahrzeugs
Ziehen Sie das Heck des Fahrzeugs mit der Maus, um es zu verlängern. Klicken Sie alternativ auf Teleskopierung und wählen Sie die gewünschte Teleskopierstufe. Wenn das Fahrzeug mehrere Röhren besitzt, können Sie den Teleskopauszug pro Röhre wählen (vorausgesetzt, diese Funktion wird für das entsprechende Fahrzeug unterstützt).
Hydraulischen Schwanenhals einstellen
Manche Schwanenhälse verfügen über unterschiedliche Einstellungen für Sattellast-Achslast-Verhältnisse. Über diese kann mehr oder weniger Last auf die Sattelplatte bzw. den vorderen Stützkreis des Sattelaufliegers gebracht werden.
Klicken Sie dazu auf den Button SL-/AL-Verhältnis (Sattellast-Achslast-Verhältnis) und wählen Sie eine der möglichen Optionen.
Biegemomente ablesen
Eine Anleitung finden Sie unter Biegemomente berechnen.
Kippstabilität und Überlastgrenze
Wenn Sie ein Pendelachs-Fahrzeug mit einem dafür qualifizierten Datensatz verwenden, berechnet HeavyGoods, wie kippstabil es im Lastfall bei Neigung steht. Dazu zeigt es die Kippgrenze in Grad und Prozent an. Verliert die Fahrbahn auf 1 Meter seitlicher Distanz 10cm Höhe, entspricht dies einer seitlichen Fahrbahnneigung von 10% (ca. 5,7°). Eine Fahrbahnneigung von 100% entspricht 45°.
Wichtig: Die berechnete Kippgrenze bezieht sich auf die Neigung des gesamten Fahrzeugs und nicht der Fahrbahn. (Das Fahrzeug kann Fahrbahnneigungen ggf. bis zu einem gewissen Grad hydraulisch ausgleichen.)
HeavyGoods berechnet auch, ob jede einzelne Achse innerhalb ihres Lastlimits ist. Auch hier wird die Neigung des Fahrzeugs berücksichtigt (s. Hinweis oben), durch die es insb. auf den seitlichen Stützkreisen des Fahrzeugs selbst dann zu einer Überlastung einzelner Achsen kommen kann, wenn die Last der gesamten Achslinie noch im Limit ist.
Beispiel: Ab ca. 25° Neigung würde das Fahrzeug umkippen - und auch überlastet sein.
Wichtiger Hinweis - falls nicht alle Werte berechnet werden
Wenn Sie bestimmte Werte nicht angezeigt bekommen (z.B. Achslasten, Kippgrenze, Überlastgrenze und Biegemomente), hat HeavyGoods diese Werte nicht geprüft / berechnet.
Gründe dafür, dass Sie die Werte nicht angezeigt bekommen, können sein:
Die Funktionen sind nicht über Ihre HeavyGoods-Lizenz abgedeckt.
Nicht alle Fahrzeuge Ihrer Fahrzeugkombination sowie die Ladung haben alle relevanten Daten hinterlegt, z.B. benötigt die Ladung definierte Abstützpunkte für die Berechnung der Biegemomente.
Manche erweiterten Funktionen stehen derzeit nur für bestimmte Fahrzeugtypen oder die Fahrzeuge bestimmter Fahrzeughersteller zur Verfügung.
Stellen Sie sicher, dass die entsprechenden Werte (z.B. Achslasten, Kippgrenze, Überlastgrenze und Biegemomente) im Rahmen der technischen, rechtlichen und sonstigen Limits sind!
